Versão 2.0 / Janeiro de 2013 Este circuito foi
desenvolvido para permitir a conexão dos computadores MSX aos monitores
com entrada VGA (conector DE-15) que suportam a frequência horizontal de
15,75 kHz. O circuito nada mais é que do que a aplicação básica do circuito integrado LM1881 fabricado pela National Semiconductor, conforme a figura abaixo, retirada do datasheet. Esse componente separa o sinal de sincronismo vertical e fornece o sinal original e o sinal separado em nível TTL.
Os MSX que possuem saída de vídeo RGB utilizam os seguintes tipos de conectores: RGB-21, SCART, e DIN-8. Este conversor foi feito para ser utilizado com as saídas que utilizam o conector DIN-8. Ao conectar-se o circuito ao MSX, deve-se tomar cuidado para não se confundir a saída RGB com a interface para o gravador CASSETE, que nos MSX japoneses vem indicada desta forma カセット (KASE-TO):
Essa confusão não ocorre com os MSX Expert fabricados pela Gradiente, pois essa empresa implementou a interface de cassete fora do padrão, com conectores DIN-5. Da mesma maneira, ao implementar a saída RGB a Gradiente alterou a posição dos sinais nos pinos do conector DIN-8, ficando o Expert o único MSX com saída RGB DIN-8 fora do padrão, conforme a tabela a apresentada a seguir:
*O sinal dos pinos 2,3 e 5 varia de acordo com os

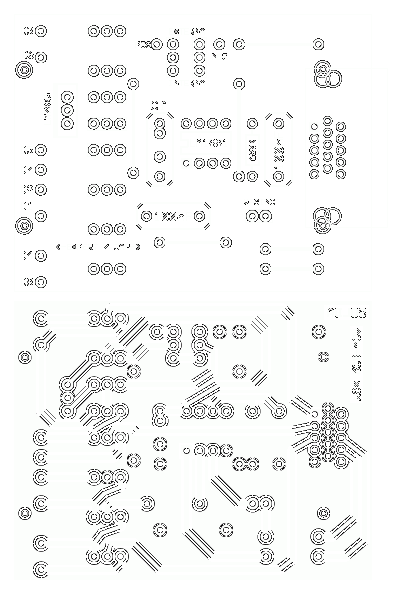

fabricantes A placa deste conversor foi projetada de maneira a permitir a rápida troca entre a pinagem do Expert e a pinagem padrão, através da mudança da posição de jumpers de configuração.
A placa possui dois conjuntos de jumpers e mais um jumper solitário.
Os oito jumpers alinhados na vertical servem para selecionar entre a pinagem do Expert (para a esquerda/fora da placa) e a pinagem padrão (para a direita/centro da placa). Na foto são os vermelhos e estão para o Expert.

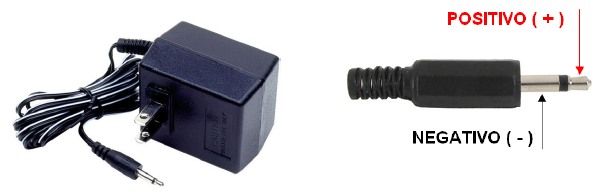

Os dois jumpers lado a lado servem para selecionar entre fonte de alimentação externa (para cima/fora da placa) e alimentação interna (para baixo/ centro da placa). Na foto são os verdes e estão para alimentação interna. Como o Expert já fornece uma tensão de alimentação no conector RGB, pode ser usada a alimentação interna. Os MSX da SONY também podem ser usados com essa configuração. Os MSX da Panasonic não modificados e outros que não forneçam a tensão de alimentação no conector RGB devem ser utilizados com uma fonte externa estabilizada de 5VDC, como por exemplo as de roteadores e carregadores de celular, como a mostrada a seguir:
No protótipo foi utilizado um Jaque P2 Mono para a entrada de alimentação externa. A fonte deve ser com plugue P2 e positivo na ponta, e todo o cuidado deve ser tomado, pois o circuito não possui proteção contra sobretensão ou inversão de polaridade. Portanto fica desaconselhado o uso de fontes que possuem várias tensões selecionáveis e permitem inverter a polaridade da tensão no plugue. O jumper solitário serve para permitir ou não a passagem do sinal de sincronismo vertical em nível TTL. Fechado deixa passar, e aberto não deixa passar. Na foto é branco e está fechado. Os monitores LG M1721a, LG M1921a e Samsung 510n funcionam com o jumper na posição aberta.
Na etapa de desenvolvimento, o aparelho foi testado com um monitor LG M1921a nos seguintes modelos de MSX: Expert, Sony HB-F1XD e Panasonic WSX, tendo funcionado perfeitamente e sem que a imagem apresentasse interferências de qualquer tipo.
O circuito é simples. Utiliza apenas os seguintes compontentes:
Cf – O valor deste capacitor não é critico, foi colocado ali apenas para dar uma estabilizada na tensão de alimentação do LM1881, característica que tende a piorar se for utilizada a fonte interna do MSX e um cabo muito longo e fino para a ligação do plugue DIN. No protótipo foi usado um eletrolítico de 100uF x 16V. Podem ser experimentados outros valores como 47uF x 16V, 22uFx16V ou 10uF x 16V. A placa tem furação para aceitar até mesmo um capacitor disco ou de poliéster de 100nF ou 220nF. Na placa, as marcações D1 a D8 indicam em qual pino do plugue DIN deve ser ligado o fio. Conforme foi observado pelo colega Fernando Gallego, no caso do MSX Turbo-R que apresenta o sinal de AUDIO no pino 2 da saída RGB, recomenda-se puxar este sinal diretamente do plugue DIN através de um cabo coaxial, para evitar interferências. As marcações POS e NEG indicam onde devem ser ligados os terminais positivo e negativo da fonte externa, diretamente ou através do jaque. Os Jaques P2 e P4 possuem um terceiro contato que funciona como interruptor e pode ser usado para substituir os jumpers de seleção de alimentação externa e interna.
