   Reproduzido sob autorização de Rafael Santos Lopes.

   Antes de começar quero avisar que essa transformação funciona apenas em cartões de 80 colunas que utilizam o processador de
vídeo do MSX2 o V9938, por exemplo: CT80 da gradiente e o Cartão da Epcom (Que é vendido pelo Carchano). Os cartões DDX e VMX não utilizam vdp de msx2 portanto não servem para a transformação.

   Também será preciso ter um gravador de EPROM, para realizar essa modificação.

   O tutorial abaixo foi feito com base no cartão CT-80 da gradiente, e se aplica ao CT80 Net, acesse o tutorial específico para o Cartão da Epcom.

   Antes de mais nada, gostaria de agradecer as pessoas que me ajudaram a fazer essa adaptação: Guilherme Groke, que me passou as informações do que era necessária para realizar a transformação. Paulo Maluf, que achou as roms de conversão do spectravideo que continham os códigos para desabilitar o RTC. Rudolf Gutlich, que me vendeu um MSX1, e me indicou qual era o bit a ser modificado no cartão. Leonard S. Oliveira, que me ensinou a modificar o bit do cartão e deixar o mesmo colorido.

   O primeiro passo é desmontar o cartão e remover os seguintes componentes e jumpers: CI-4, CI-6, CI-7, R15, 5J1, 5J2, 5J3, 5J5.
Depois corte a trilha que liga o pino 2 ao pino 6 do CI-1 (74LS08).

   Cortada a trilha, ligue um fio do pino 25 do VDP ao pino 8 do conector que vai ao slot do msx.

   Ligue um fio também do pino 27 ao pino 22 da eprom.

Lista de materiais:

  1 - Eprom 27c512
  1 - Eprom 27c128
  2 - Memórias 4464 para 64k V-RAM (ou 04 p/ 128k, 06 p/ 192k)
  1 - Chave comutadora de 2 posições.
  1 - X-TAL (Cristal) 21.477270Mhz (Só será necessário caso queira deixar o cartão colorido.)

   Instalação da V-RAM:

   A V-RAM original do cartão de 80 colunas geralmente é 16k ou 32k, mas o msx2 só funcionará com pelo menos 64k de V-RAM. Para colocar 64k de V-RAM, basta substituir as duas memórias 41416 (CI-6, CI-7) por duas memórias 4464.

   Para colocar 128k de V-RAM, basta colocar mais duas memórias 4464 sobre as memórias 4464 que você já colocou para fazer os 64k,
porém você deve levantar o pino 16 das memórias que ficam em cima, e soldar um fio ligando o pino 16 dessas duas memórias ao pino 60 do VDP.

   Para colocar 192k de V-RAM, repita o procedimento acima com mais duas memórias 4464, mas os pinos 16 das duas devem ser ligados ao pino 59 do VDP.

   Esse é o cartão que usei p/ fazer a conversão, veja o detalhe das V-RAMs.

   Este é o esquema de ligação das V-RAMs para dar 128k.

   Instalação das EPROMS:

   Será necessária substituir a EPROM do cartão de 80 colunas por uma eprom que contenha a sub rom do MSX2, mas essa subrom tem que ser modificada para não acessar a memória do RTC do MSX2 para funcionar.

   Será necessário também trocar a rom do msx por uma que contenha a rom de MSX1 e MSX2. Para fazer funcionar nos dois você tem que usar uma eprom de 64k (27c512) e o pino 1 da eprom dever ser levantado como fizemos com as V-RAMs, com chave comutadora ligada a eprom para chavear entre MSX1 e MSX2, conforme a figura abaixo:

   No pacote seguem as roms com e sem suporte a mapper, a subrom dispensa o RTC no modo MSX2 e pretendo colocar suporte a 80 colunas no modo MSX1.

  Roms do Expert
  Roms do Hotbit
  Roms do VG-8020

Cartão já modificado ainda sem a eprom.

   Já está quase, agora se você pretende usar a saída de vídeo do prórpio cartão em preto e branco, já está pronto seu kit 2.0, porém acho que você vai querer ele colorido, então basta trocar o cristal do VDP, pelo cristal citado na lista de componentes (21.477270Mhz).

   E pronto !!! Você tem um kit MSX 2.0 usando seu velho cartão de 80 colunas, e o melhor de tudo, colorido !!!!

   ERRATA:

   Bom, hoje (05/09/06) pela manhã, Paulo Maluf comentou que a conversão que fiz para ele do cartão de 80 colunas para MSX 2.0 apresentava um bug, que se apresenta da seguinte forma: Quando colocamos jogos no msx os mesmos ficam muito rápidos impossibilitando de jogar, verifiquei os circuitos e tudo ok, a única coisa que poderia ser era algum conflito com o VDP interno, e era mesmo.

   Esse conflito não ocorreu no VG-8020, talvez por causa do engine que deve controlar as INT do a placa separadamente.

   Vamos ao que interessa.

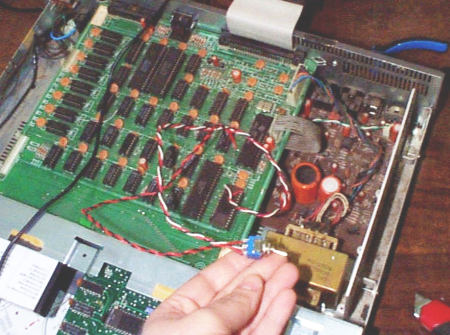

   Primeiro você vai precisar de uma chave comutadora "DUPLA" de duas posições (Chave 2 da foto acima), remova a chave simples (chave 1)
que foi usada na Main Rom para chavear entre msx 1 e msx 2, lique um dos lados da Chave 2 na rom do msx, como você tinha feito antes, e do outro lado da chave coloque um par de fios para que fiquem ligados na mesma posição da rom p/ MSX 1.

   Agora levante o pino 16 do VDP interno do MSX como tinha sido feito com a rom, solde um dos fios ue vem da chave ao pino levantado e o outro fio no pino 16 do soquete do VDP, e vai ficar como na figura abaixo:

   Com essa modificação o cartão funcionará normalmente com qualquer jogo no modo MSX 2.0, e funcionará sem o cartão normalmente
no modo MSX 1.x

   Paulo, valeu por avisar sobre o bug.  Se alguém achar outro bug ou mesmo tiver alguma idéia sobre o assunto, me mande um e-mail que coloco no ar.
